1、前言
   防区型振动系统在安装施工过程中，最重要的环节是熔纤。系统链路熔纤是否正确，熔纤质量的好坏是振动光纤系统能否正常工作的重要因素。当熔纤完成后，振动光纤系统出现断纤提示无法正常工作，这时我们就要进行光纤熔接链路排查。

2、工作原理
   首先我们要明白防区型振动光纤的工作原理才能更好地去排查故障：振动主机激光器发出光信号通过光缆，在每个防区的起端经过光学模块使光信号分离出两道干涉信号，这两道干涉信号通过两芯光纤到这个防区末端，防区末端的光学模块把这两道干涉信号合成一个光信号返回到振动主机的防区检测通道，这就是振动光纤系统一个防区的完整工作链路和原理。简单地说就是两个防区包（室外单双路主机也算是一个防区包）之间是一个防区，防区的起始防区包接收到光信号后分两个光信号出去到防区末端防区包---防区末端防区包接收这两个光信号合成一个光信号回到主机防区通道。

3、光纤链路排查
   知道振动光纤系统的工作原理后，我们可以通过光纤红光笔进行打光测试光纤线路是否熔接正确。
（1）单双路振动光纤系统打光测试：
     从设备处T尾纤处打光测试
①光纤红光笔接入单双路振动主机设备盒里光学模块的T尾纤，开启红光笔的闪烁模式。正常情况我们可以在这里看到光学模块其他4根尾纤会有闪烁红光（尾纤标记H、H、I、I），若这4根尾纤看不到红光则需要排除光学模块是否存在故障了（光纤模块故障、尾纤故障）。
②查看从终端防区包熔回来插入设备A、B光接口的尾纤是否有出光，正常应该要看到闪烁红光。（这里若A、B尾纤光纤接头看不到回光则检测尾纤熔接的光纤是否有回光，若有则重新熔接尾纤）
③到防区末端查看终端防区包里光学模块的G\HI尾纤是否有闪烁红光。若没有则需要检查熔接线路是否正确（参照熔接图），光学模块是否正常（可以在G尾纤上熔接一根光纤跳线，然后从这个跳线打光查看H\I尾纤是否出光）。

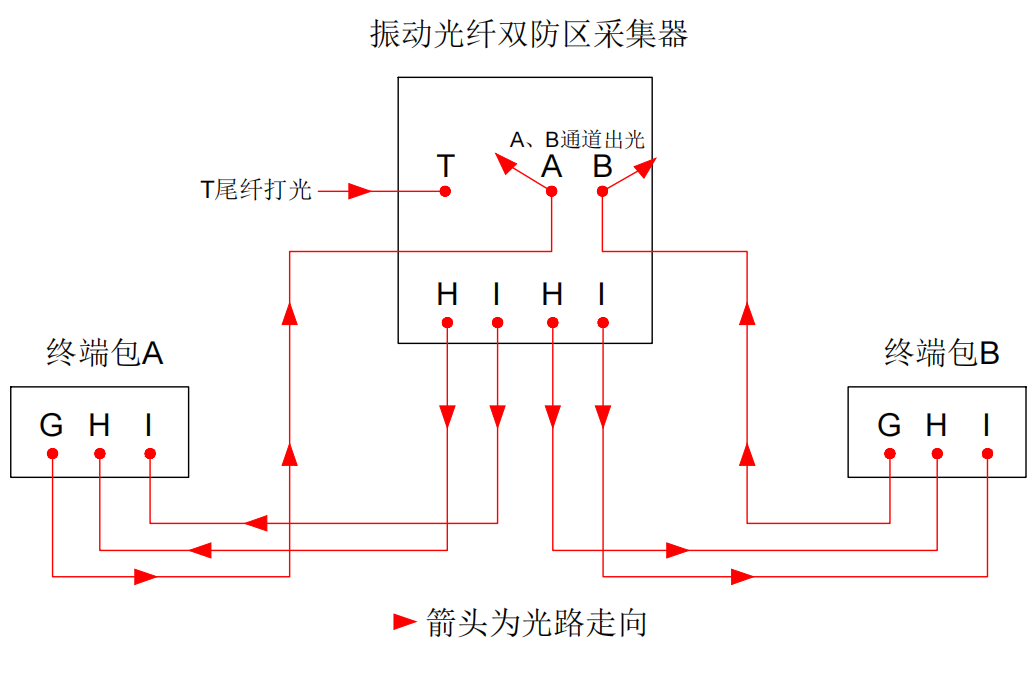

光路示意图（红色线条为光路路径）

从设备处A\B尾纤处打光测试（单独检测一个防区的光链路确认哪个环节出现问题）
①光纤红光笔接入单双路振动主机设备盒里光学模块的A或B尾纤，开启红光笔的闪烁模式。正常情况我们可以在这里只能看到光学模块T尾纤会有闪烁红光回来（从打光尾纤外的其他防区通道尾纤是不能看到回光的，若看到回光则链路熔接错误）。
②到防区末端查看终端防区包里光学模块的G\HI尾纤是否有闪烁红光。若没有则需要检查熔接线路是否正确（参照熔接图），光学模块是否正常（可以在G尾纤上熔接一根光纤跳线，然后从这个跳线打光查看H\I尾纤是否出光）。

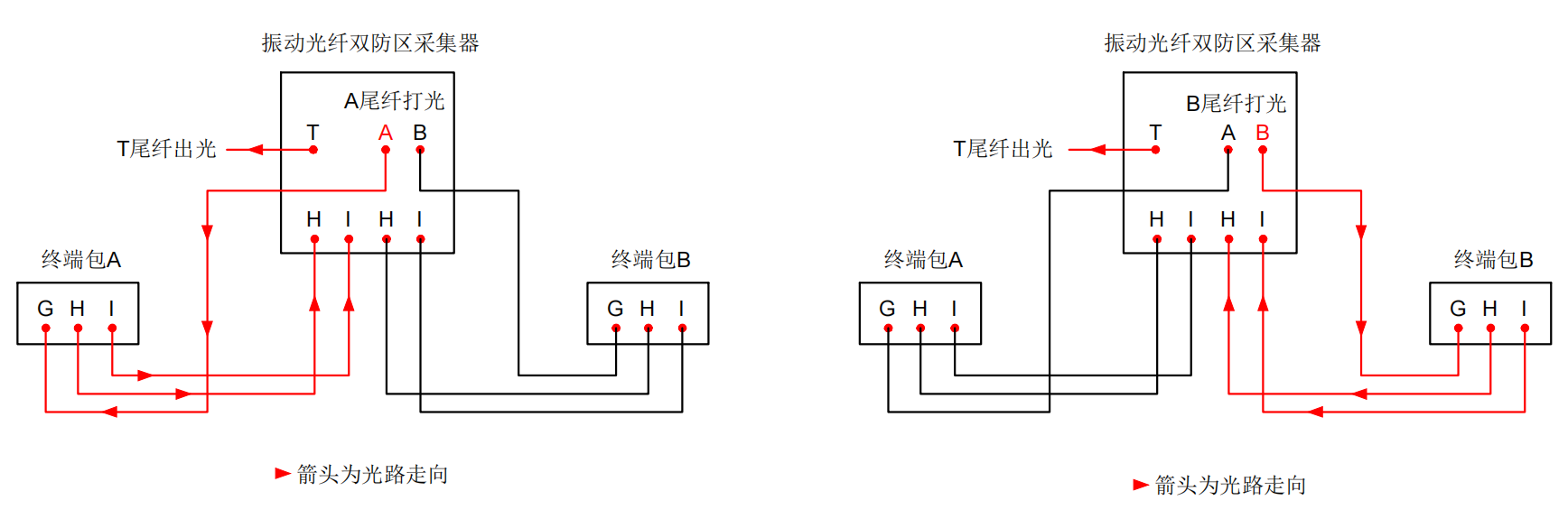

光路示意图（红色线条为光路路径）

（2）4\8\16路振动光纤系统打光测试：8路主机光纤链路相当于2个4路主机光纤链路，16路主机光纤链路相当于4个4路主机光纤链路。
     从设备处光源发射尾纤处打光测试
①光纤红光笔接入光纤法兰盘里的Z1尾纤，开启红光笔的闪烁模式。正常情况我们可以在这里看到所有防区通道尾纤会有闪烁红光，若这里所有通道看不到回光先检查光纤法兰盘的光纤\尾纤是否熔接好，再到前端第一个防区包（1801）检测链路。
②到前端第一个防区包（1801）处，正常情况我们可以在这里看到光学模块所有的尾纤（F\ABCDE，其中AB这两芯光很弱有可能在白天看不到。1801防区包是1路分光，F对应ABCDE分光。）会有闪烁红光，若这5根尾纤看不到红光则需要排除光学模块是否存在故障了（光纤模块故障、尾纤故障可以在F尾纤上熔接一根光纤跳线，然后从这个跳线打光查看A\B\C\D\E尾纤是否出光）。

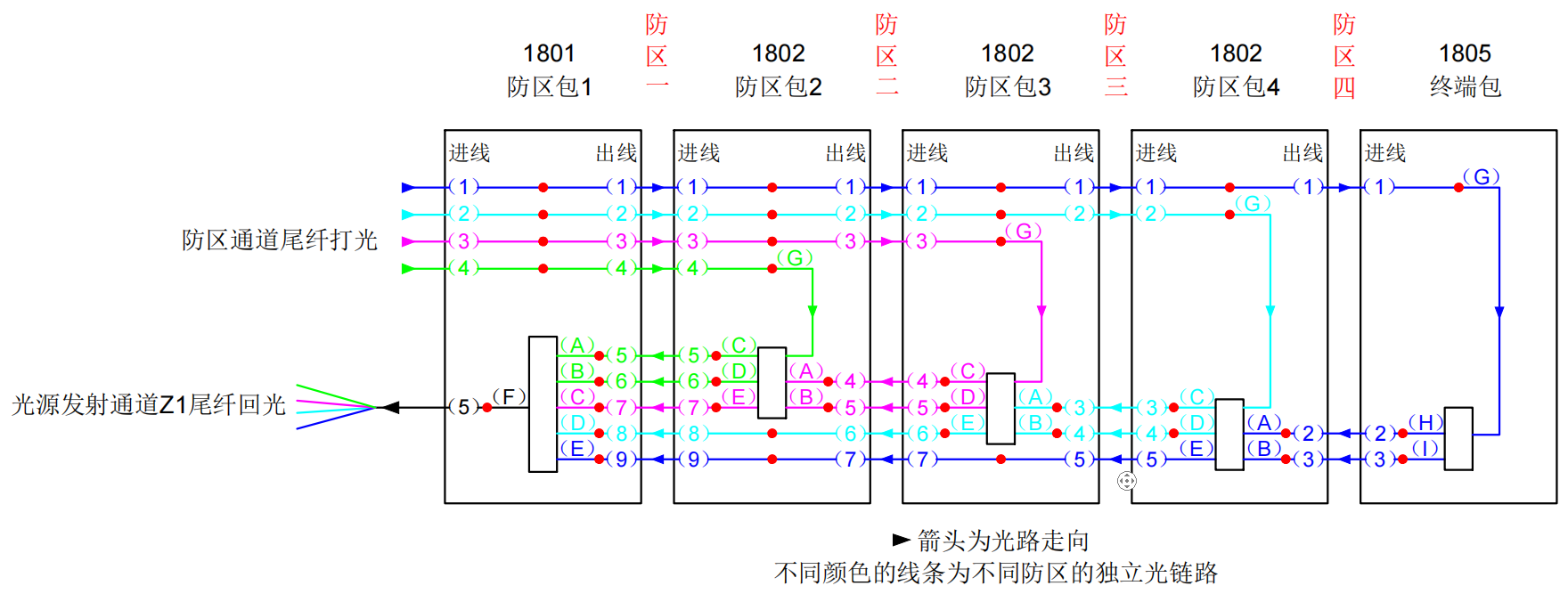

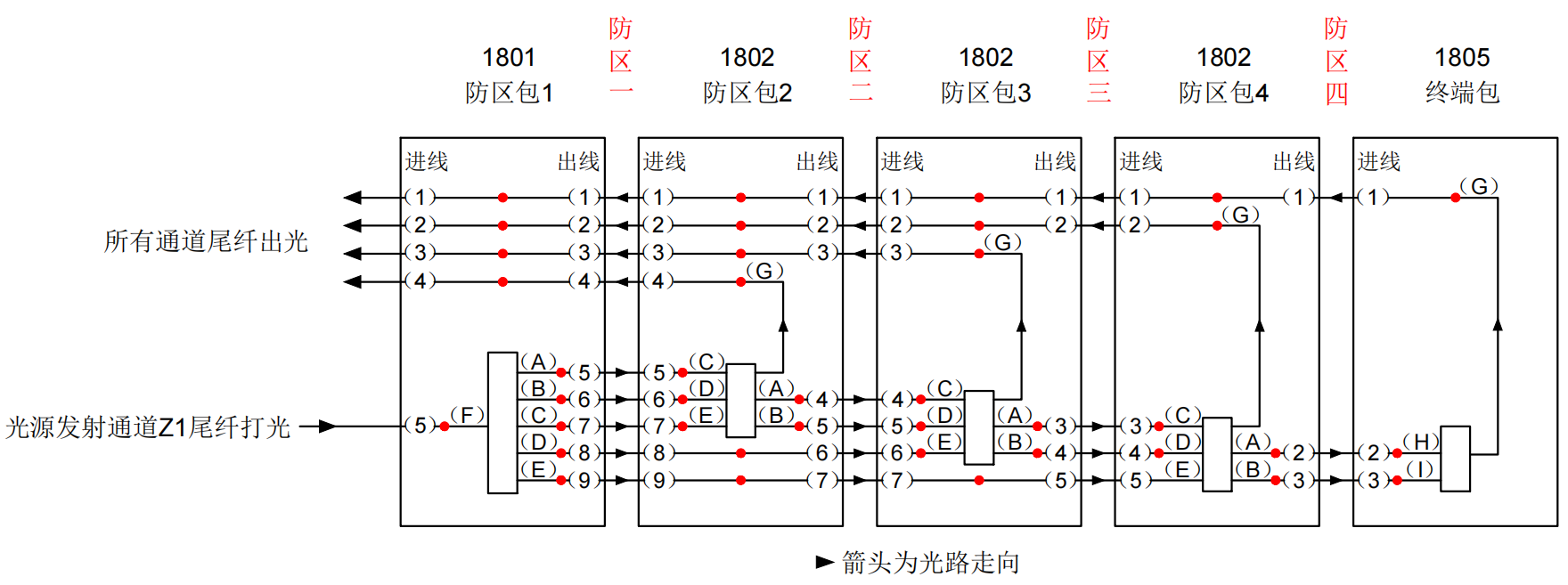

③从Z1打光，前端所有防区包里全部有熔接的线路都应该有光源看到才是正确的，如下图所示。

确认第一个防区包1801光路正常后需要独立检测有故障的防区链路，从光纤法兰盘1\2\3\4尾纤处打光测试（单独检测一个防区的光链路确认哪个环节出现问题）
①光纤红光笔接入光纤法兰盘里的1\2\3\4防区通道尾纤，开启红光笔的闪烁模式。正常情况我们可以在这里只能看到Z1尾纤会有闪烁红光回来（从打光尾纤外的其他防区通道尾纤是不能看到回光的，若看到回光则链路熔接错误）。
②到防区末端查看终端防区包里光学模块的G\HI或G\CD尾纤是否有闪烁红光。若没有则需要检查熔接线路是否正确（参照熔接图），光学模块是否正常（可以在G尾纤上熔接一根光纤跳线，然后从这个跳线打光查看H\I（C\D）尾纤是否出光；或在E尾纤上熔接一根光纤跳线，然后从这个跳线打光查看A\B尾纤是否出光。1802防区包是两路分光，其中E对应AB，G对应CD；1805防区包是一路分光G对应HI）。
③防区末端光路检测都没问题后返回防区的起始端检测光路情况，这里防区包的光学模块AB尾纤会接收到防区末端过来的2个光信号再从E尾纤或F尾纤（1801\1803）出光。有一根尾纤没看到光都需要排除线路是否熔接错误（参照熔接图）和排查光学模块是否有问题（参照上文光学模块故障排查）
③防区起端和末端的防区包光路检测完毕还需要排查该防区起端到机房光纤法兰盘的光纤直熔线路是否正确。防区完整的光路图如下图所示。

4、其他
1、问题：光路检测都是正常的，为什么系统还是报断纤故障？
   答案：①检测设备的法兰转接头和尾纤是否有故障，更换法兰头或尾纤。
②确保法兰头和尾纤都没问题，就需要考虑是否是光纤质量问题或熔纤问题，在众多振动光纤熔接案例中发现使用国产熔纤机熔纤的光衰都偏大，熔接显示0.01DB损耗实际上远远大于这个损耗。建议振动光纤系统熔纤使用进口熔纤机。光纤质量问题（达不到国标通信标准）可通过OTDR设备检测出来。
2、问题：系统不报断纤警，调到最高灵敏度系统都不触发振动报警
    答案：①首先我们要知道振动光纤系统的原理：振动主机激光器发出光信号通过光缆，在每个防区的起端经过光学模块使光信号分离出两道干涉信号，这两道干涉信号通过两芯光纤到这个防区末端，防区末端的光学模块把这两道干涉信号合成一个光信号返回到振动主机的防区检测通道。
       ②通过上述原理我们得知振动光纤是需要检测到前端两道光信号（从防区起端发射出去的AB（HI）两个光信号），若系统只检测到一道光信号，系统是不会触发任何报警的（包含断纤报警）。通过软件查看会发现该防区有一条很直的波形，去振动这个防区光缆时软件上的波形无任何变化。
3、问题：如何判断系统光信号正常？

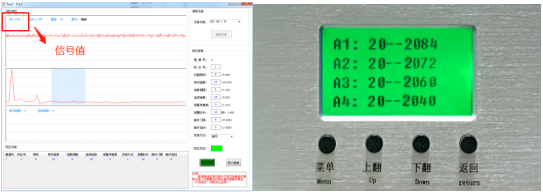

   答案：在设备的操作面板上按“上翻”键会弹窗一个防区通道运行状态值，通道光信号正常运行值是在1500以上4000以下（运行值会有浮动变化）；在软件里可以看到该通道的运行值和波形。如下图所示。

4、问题：系统光信号弱（几百的信号值跳动）或一直到达到峰值                        （4092）怎么办？

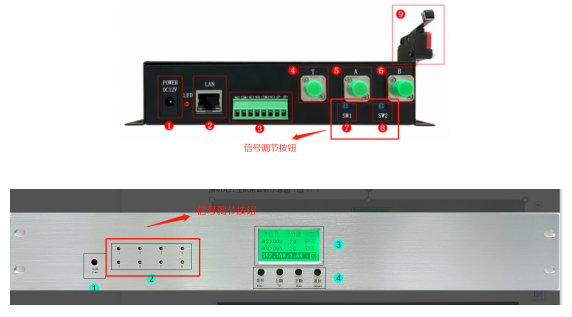

   答案：可通过旋转设备上的信号按钮去放大\减小系统检测到的信号（顺时针是放大，逆时针是减小）。调节按钮位置如下图所示。
