根据周界介质及现场环境，为能更好的发挥设备的性能，排除因外界环境干扰引起的误报和人入侵时的漏报，需要按照以下方式进行施工安装。
l 传感光缆铺设应在
围网 处，呈
S型 铺设。
l 每隔30厘米用防紫外线扎带或专用绑扎带将光缆与
围网 紧密固定，这样不但可以很好的探测到攀爬、翻越等入侵，而且所需光缆较少，适用于警戒级别较高的场所。传感光缆应铺如图所示：
安装图例（挂网）
各类围网介质及振动传感光缆敷设图例：
1 振动传感光缆在铁栅栏上的敷设介绍
在铁栅栏上部署振动光纤周界系统主要是用来防止翻越、攀爬入侵。光纤周界安防系统中的，室外“传感器”的安装方式。在保证正确的施工工艺前提条件下，振动传感光缆的敷设样式没有严格限制。
u 将振动传感光缆依照铁栅栏的样式及造型，用防紫外线扎带或不锈钢扎丝将振动传感光缆依附绑扎到铁栅栏上，每米3～4个绑扎点。
u 多余光缆在盘绕时其弯折半径应大于光缆外径的20倍，不得弯折扭曲、不得强拉硬拽。
u 应保证其平直且紧密依附在传感介质上(铁栅栏)。
u 工程中应尽量避开干扰源多的地方(如：路肩、大型机电设备旁、不稳固的地方等)。
根据周界介质及现场环境，为能更好的发挥设备的性能，排除因外界环境干扰引起的误报和人入侵时的漏报，需要按照以下方式进行施工安装。
l 传感光缆铺设应在
围网 处，呈
S型 铺设。
l 每隔30厘米用防紫外线扎带或专用绑扎带将光缆与
围网 紧密固定，这样不但可以很好的探测到攀爬、翻越等入侵，而且所需光缆较少，适用于警戒级别较高的场所。传感光缆应铺如图所示：
安装图例（挂网）
各类围网介质及振动传感光缆敷设图例：

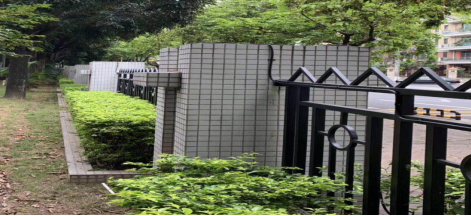

1 振动传感光缆在铁栅栏上的敷设介绍
在铁栅栏上部署振动光纤周界系统主要是用来防止翻越、攀爬入侵。光纤周界安防系统中的，室外“传感器”的安装方式。在保证正确的施工工艺前提条件下，振动传感光缆的敷设样式没有严格限制。
u 将振动传感光缆依照铁栅栏的样式及造型，用防紫外线扎带或不锈钢扎丝将振动传感光缆依附绑扎到铁栅栏上，每米3～4个绑扎点。
u 多余光缆在盘绕时其弯折半径应大于光缆外径的20倍，不得弯折扭曲、不得强拉硬拽。
u 应保证其平直且紧密依附在传感介质上(铁栅栏)。
u 工程中应尽量避开干扰源多的地方(如：路肩、大型机电设备旁、不稳固的地方等)。
2 振动传感光缆在围墙上的敷设介绍
实体围墙防止攀爬、翻越、破坏的，主要根据墙顶的实际情况来敷设振动传感光缆。
2.1 平面墙顶和非平面墙顶敷设振动传感光缆的施工工艺。这类应用场合一般在别墅、办公大楼、变电站、文博景区等有围墙的场合。
u 墙顶铺设喷塑钢丝网。可根据墙顶实际情况做适当的造型，尽量做到美观。
u 固定喷塑钢丝网。主要用自攻螺钉将钢丝网固定在墙顶上，两固定点间距小于50厘米。若有必要可用扎丝将喷塑钢丝网绑扎在墙顶上，防止其松脱。
u 将振动传感光缆固定在喷塑钢丝网上。主要采用防紫外线扎带或不锈钢扎丝将振动传感光缆依附绑扎到钢丝网上。
u 加大振动传感光缆在钢丝网上的用量，可以增加振动传感光缆的探测感知面积。例如：呈波浪形或沿防区长度方向迂回敷设多道传感光缆，如下图所示。

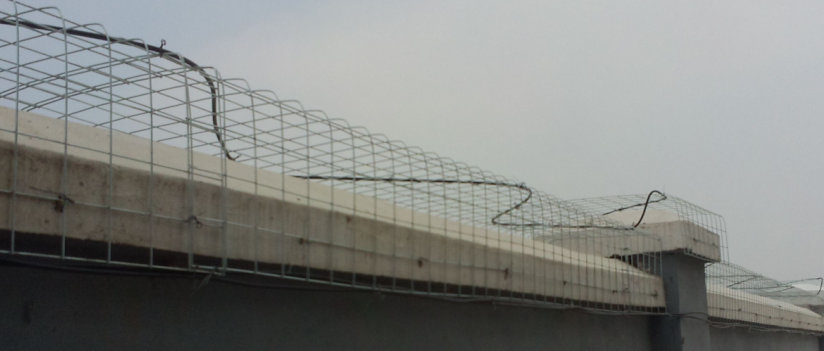

振动传感光缆在墙顶上的铺设(防止攀爬、翻越、跳跃)
2.2 在防翻越护栏网上加装振动传感光缆的施工方式。起到物防加技防的双重作用，常见的是在有围墙的园林、国家重要机关部门等场所。
u 其具体的施工方式与前面介绍的施工工艺类似。
u 该施工方式之一主要加宽了喷塑钢丝网的宽度，可以增大与攀爬、翻越等入侵者接触的机会。

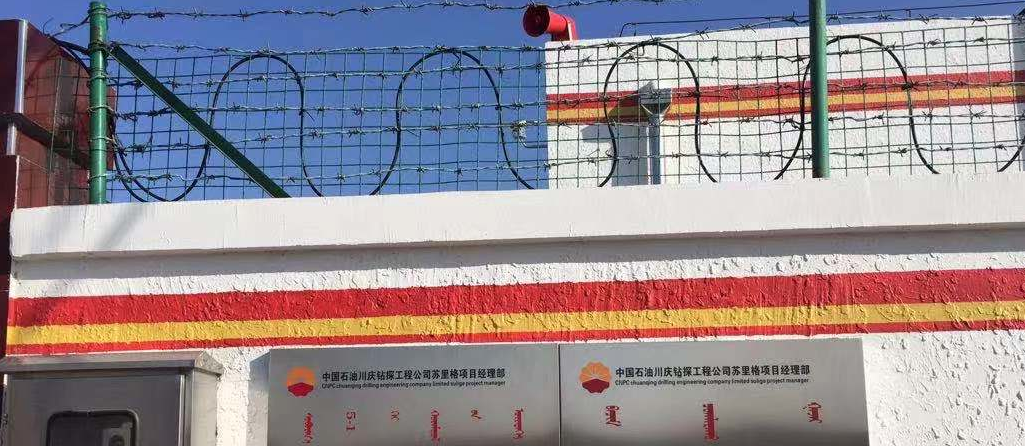

振动光缆在墙顶的施工方式(物防与技防双重作用，防止攀爬、翻越、跳跃)
2.3 在装有滚刺笼的墙顶上加装振动传感光缆的施工方式。起到物防加技防的双重作用。常见的是在机场、国防防护这类场合的周界应用。
u 这种施工方式主要将振动传感光缆固定在滚刺笼的底部。防止较为松散的滚刺笼经风吹导致的误报，如下图所示。

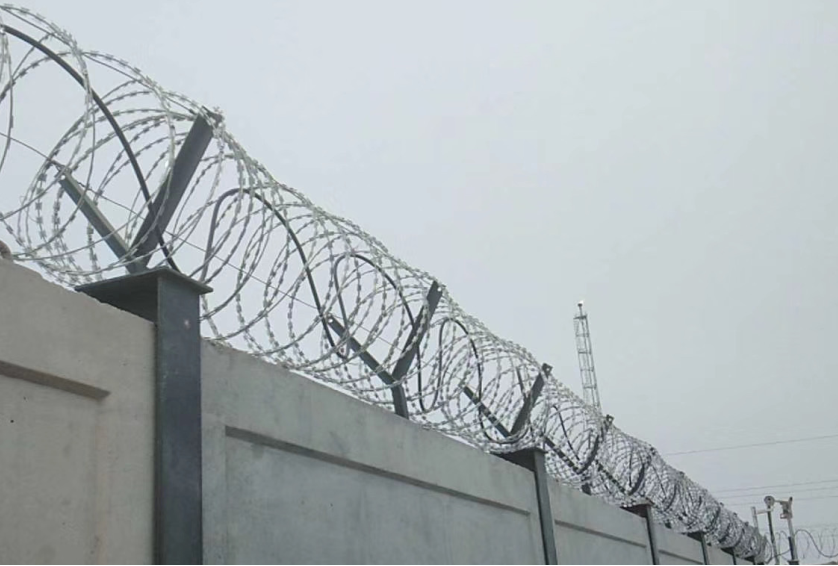

滚刺笼结合光纤周界实例(物防与技防双重作用，防止攀爬、翻越)
2.4 将振动传感光缆依附固定在墙体表面或嵌入到墙体内。
这种敷设方式主要是防止暴力破坏墙体入侵，典型应用在金银库防盗、变电站防破坏盗窃等场所，如下图所示。

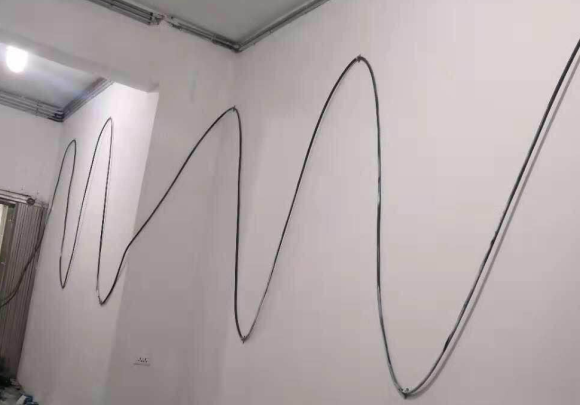

振动传感光缆采取固定在墙面及嵌入墙内
2.5振动光缆地埋的安装方式
草坪、草地

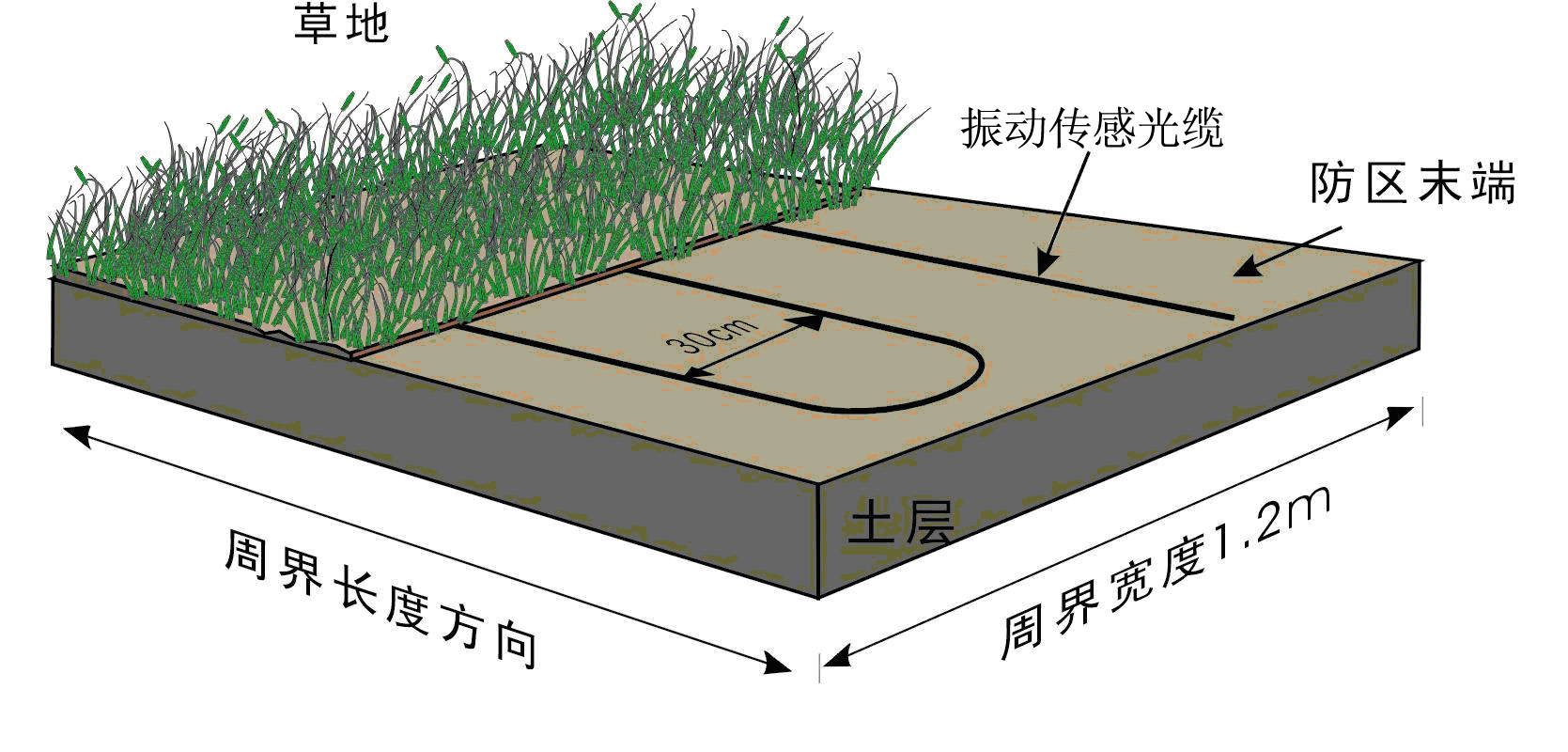

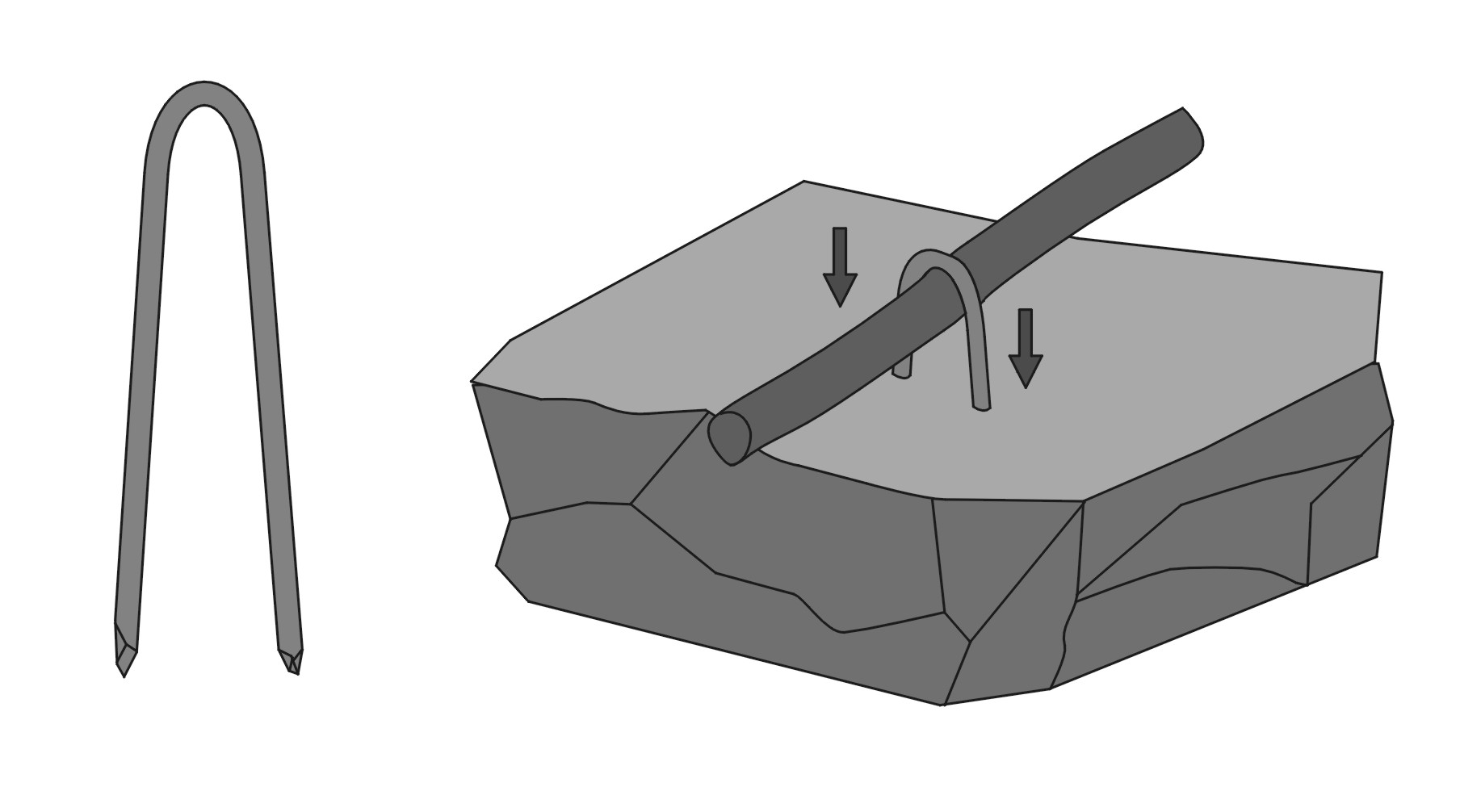

在草坪下埋设振动传感光缆时，如果该区域已经铺上草坪，应先将需要铺设振动传感光缆的周界区域的草坪用草坪切割机铲起。周界区域宽度应不小于1.2米，如须提高警戒级别，可增加周界区域的宽度。草坪下面的土地应是土质较为硬而紧密的泥土，如果是水分较多，软而松散的土质会吸收振动，造成设备性能下降。在土层的表面沿周界方向迂回平行铺设多道振动传感光缆，光缆间隔距离为25cm，即1.2米宽的区域应平行铺设5道振动传感光缆，如图。振动传感光缆应平直、紧密地附着在土层表面，可采用Φ5的钢丝折弯成如图所示的线卡子，每隔50cm用线卡子将振动传感光缆紧压在土层上，但应注意避免因压力过大造成光缆变形。固定好光缆后，将草坪平铺在上面，铺设厚度5—10cm为适，铺设太深灵敏度太低，不利于报警信息识别。应保证草坪接合处紧密，以避免振动传感光缆外露。
（6）沙土地（松散干燥的泥土地）

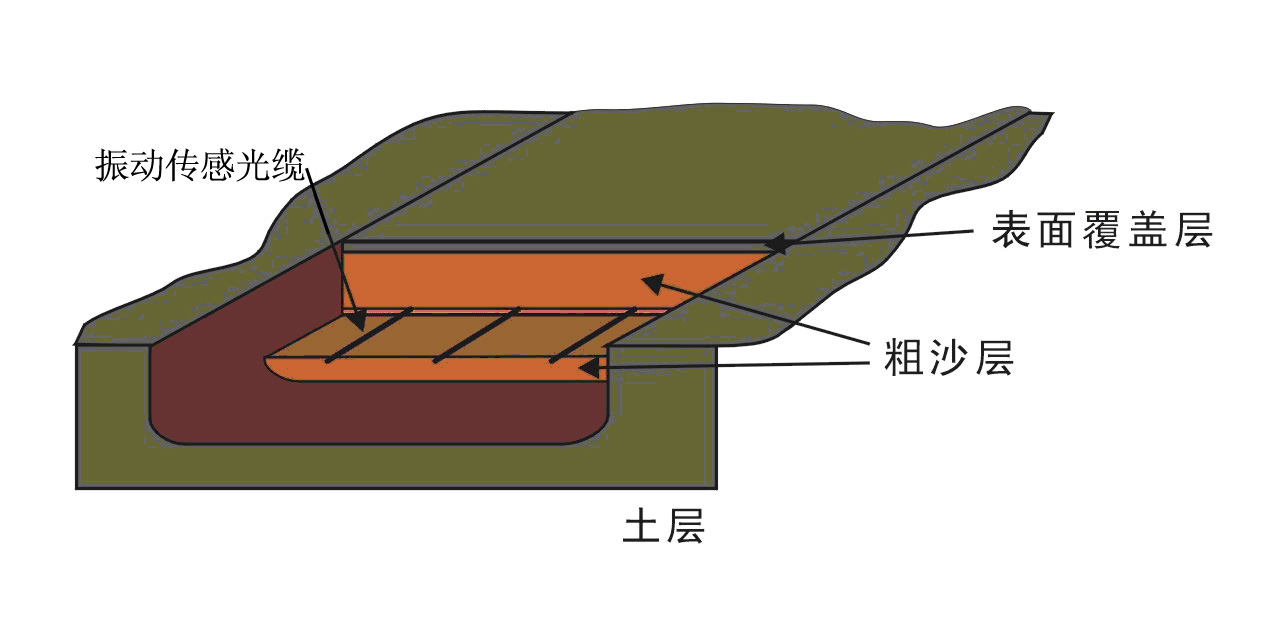

在沙土地下埋设振动传感光缆时，也采用平行铺设多道振动传感光缆的铺设方式，但由于沙土比较松软，当入侵者进入该区域时，透过沙土层对振动传感光缆施加压力，振动传感光缆可探测到微小的挤压变形并产生信号，所以在沙土地埋设振动传感光缆时，应减少平行振动传感光缆的间距，而且埋设不可过深。通常采用的间隔为20--25cm，埋设深度为5--10cm，如图。在进行施工时，首先在需要铺设光缆的区域挖出一道宽1.2m，深10cm的凹槽，在凹槽的底部平铺一层厚度为3cm的粗沙，再将振动传感光缆平行铺设于粗沙表面，每隔50cm用钢丝线卡子固定。光缆铺设完成后，在其上面覆盖一层厚度为5cm的粗沙，最后在其表面均匀地覆盖一层1--2cm的地表介质（细沙或松散干燥的泥土）。
（7）砾石

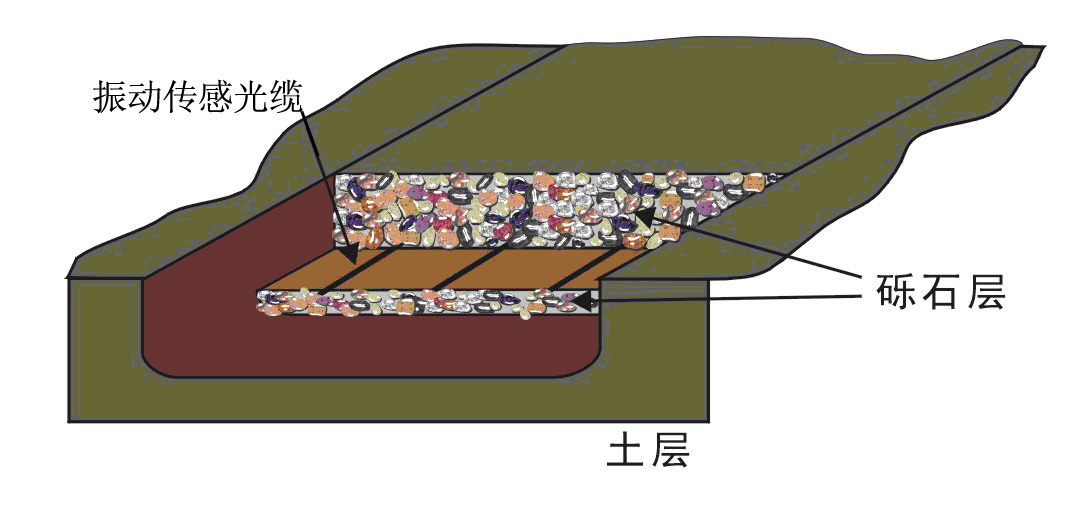

当在砾石地面铺设传感光纤时，同样采用平行铺设多道振动传感光缆的铺设方式。通常平行铺设振动传感光缆的间隔为20至25cm，埋设深度为5至15cm,如图。施工时，首先在需要铺设光缆的区域挖出一道宽1.2m，深10cm的凹槽，在凹槽的底部平铺一层厚度为3cm的砾石，再将振动传感光缆平行铺设于砾石表面，每隔50cm用钢丝线卡子固定（线卡子可避开砾石固定到底层的泥土上）。振动传感光缆铺设完成后，在其上面覆盖一层厚度为7cm的砾石。
使用的砾石必须光滑、圆状，其直径要求大约2厘米或更大以便更有效地探测运动、震动和压力。砾石必须没有尖锐的边缘，这样可以避免砾石受到挤压时对传感光纤造成损害。
所有的砾石必须干净，使之不带灰尘和沙子，在温度会降至冰点以下的地区，必须保持砾石的不积蓄水源，否则会降低设备的性能。
3 引导光缆敷设
引导传输光缆主要是将现场每个防区的信号回传至监控机房。作用与通信光缆一样，其施工工艺可参考《电信网光纤数字传输系统工程施工及验收暂行技术规定》 YDJ 44-89中的相关要求及规定。
由于引导光缆只起到传输信号作用，不含任何振动防区，因此该段光缆无需做特殊铺设，常见的施工方式有架空和埋地。
如有特殊情况，采集器有需做埋地处理的，应建造设备井来放置和固定设备，设备井应密封并具有排水功能，避免长时间积水渗入设备内部，也可在地表建造座地电箱用来固定。
